CNC程式升級為美國切削刀具製造商提供重要生產優勢

刀片研磨機歷經32年之後,被賦予新生——如今,每個部位的製造時間都縮減了10分鐘



2020年7月22日 —— 美國刀具製造商McQuade Industries 在實施一系列5軸刀片研磨機的CNC升級計劃後,取得了極具成本效益的生產優勢。升級後的機器更易於安裝和操作,公司複雜幾何刀具每個部位的製造時間都縮短了十多分鐘。



McQuade Industries成立於1978年,以其高品質、高精密的捨棄式精密刀具,在金屬切削業界贏取了令人稱羨的美譽。該公司位於密歇根州的克林頓鎮,生產各種刀具,包括鏜桿、銑刀、生產頭、拉桿式刀具和刀具架,以及全面的一站式刀具組。它還在特殊硬質合金和精密成型刀片方面擁有全面的專業知識,能為客戶提供快速的刀具重新研磨和維修服務。

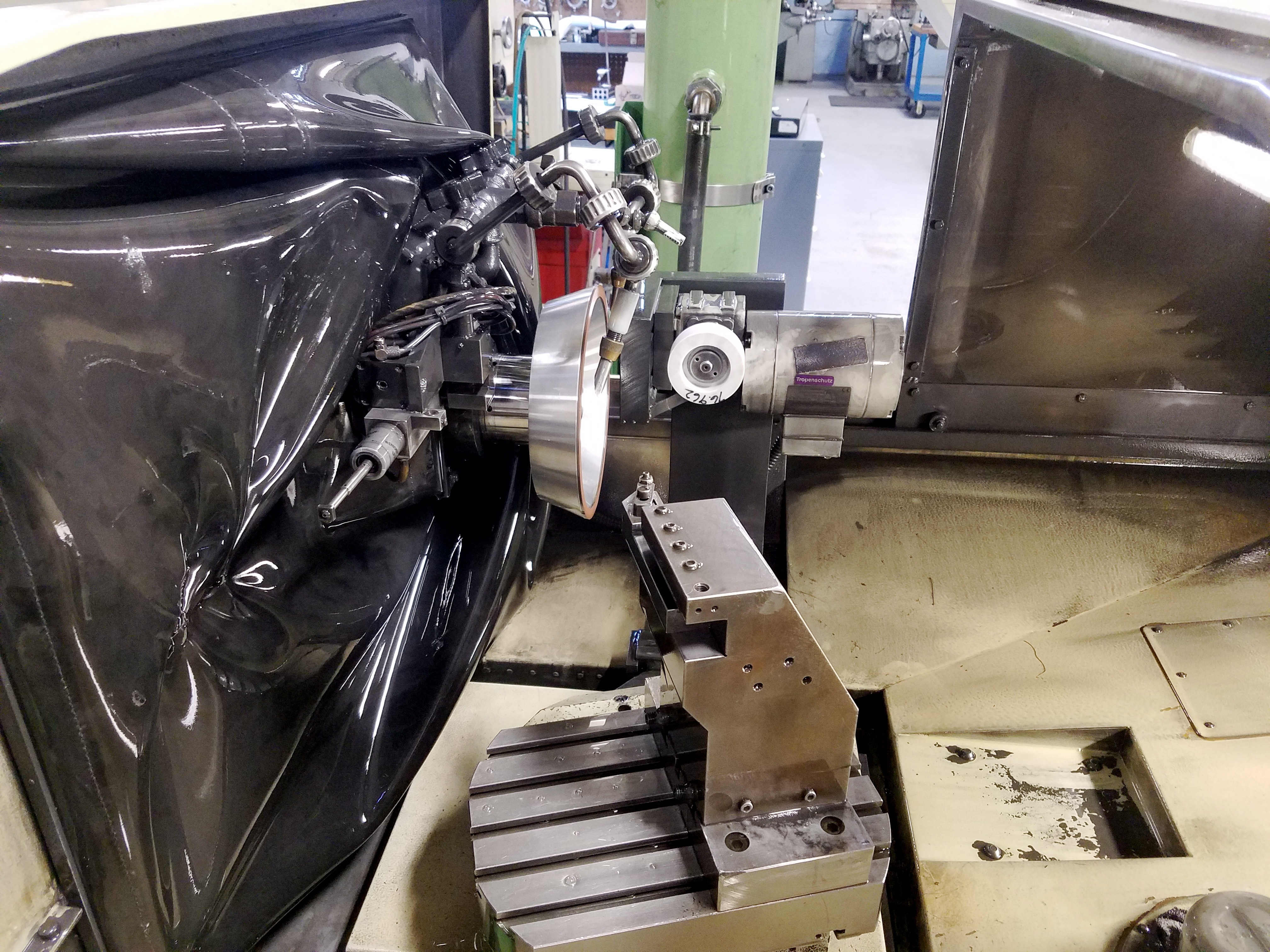

本次進行升級的機器是RS-12刀片研磨機,原由瑞士Ewag公司生產。早在1988年,McQuade就安裝了許多此款備受推崇的精密研磨機,多年來,這些研磨機一直表現出色。然而,正如McQuade生產經理唐納德·奧斯根 (Donald Ostgen) 所言,「歷經30多年後,再好的機器也會顯露出歲月的痕跡!儘管機械狀態依然良好,但研磨機的控制系統開始欠缺一些現今需要的靈活性,以用於更為複雜的幾何刀具,這使得設定和加工時間增加。」



除了刀片研磨機依然代表著寶貴資產這一事實之外,多年來,McQuade還開發了許多加工程式,在理想情況下,這些加工程式可在任何新換的機器上運行,無需修改。因此,公司決定採行保留原有設備、升級機床CNC系統的方案,因而聘請Advanced Machine Technologies公司為其提供服務。Advanced Machine Technologies是一家總部位於密歇根州奧沃索 (Owosso) 的CNC專業改造公司。

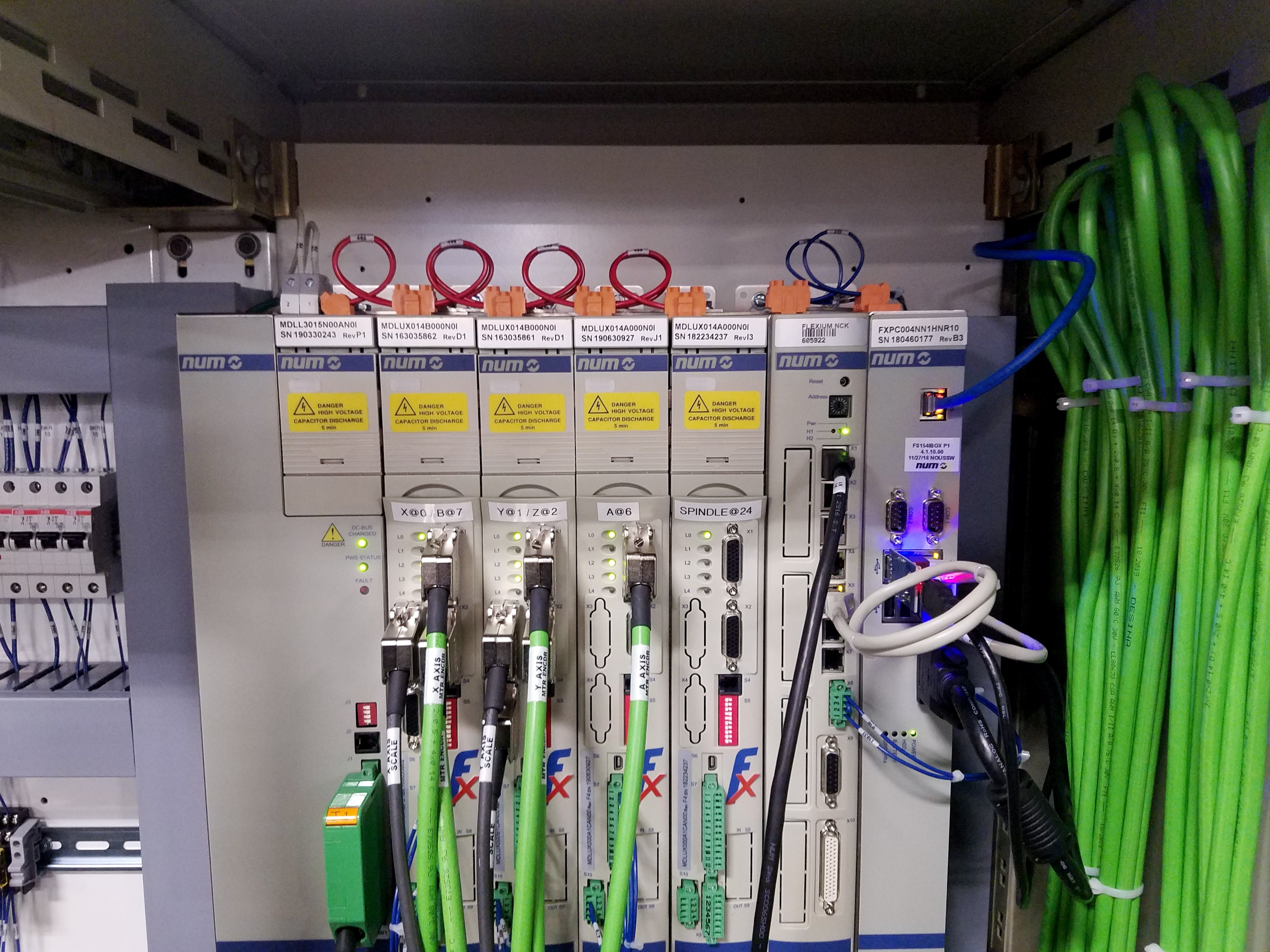

原本的RS-12刀片研磨機配備NUM 760 CNC系統、NUM Güttinger NGS 610伺服驅動器以及NUM/SEM有刷伺服馬達。過去22年來,Advanced Machine Technologies與NUM合作進行了許多自動化升級專案,在諸如此類的舊系統替换方面擁有豐富經驗。在本案中,Advanced Machine Technologies建議升級到NUM的最新一代Flexium+ 68 CNC系統,將所有五個軸上的驅動器和馬達替換為NUMdrive X數位伺服驅動器和新型NUM無刷伺服馬達。



轉換到NUM的Flexium+ CNC平台,McQuade可以確保研磨程式充分的靈活性,同時能繼續使用已經熟悉的HMI(人機界面)和機器操作設定。升級還提供了向後兼容,能與公司過去三十年來的加工程式完全兼容。此外,Flexium+的嵌入式電腦適用於工業4.0的IIoT平台,為McQuade未來提高生產率提供了強大的連接優勢,使NUM或Advanced Machine Technologies能在需要時提供遠程支援服務。

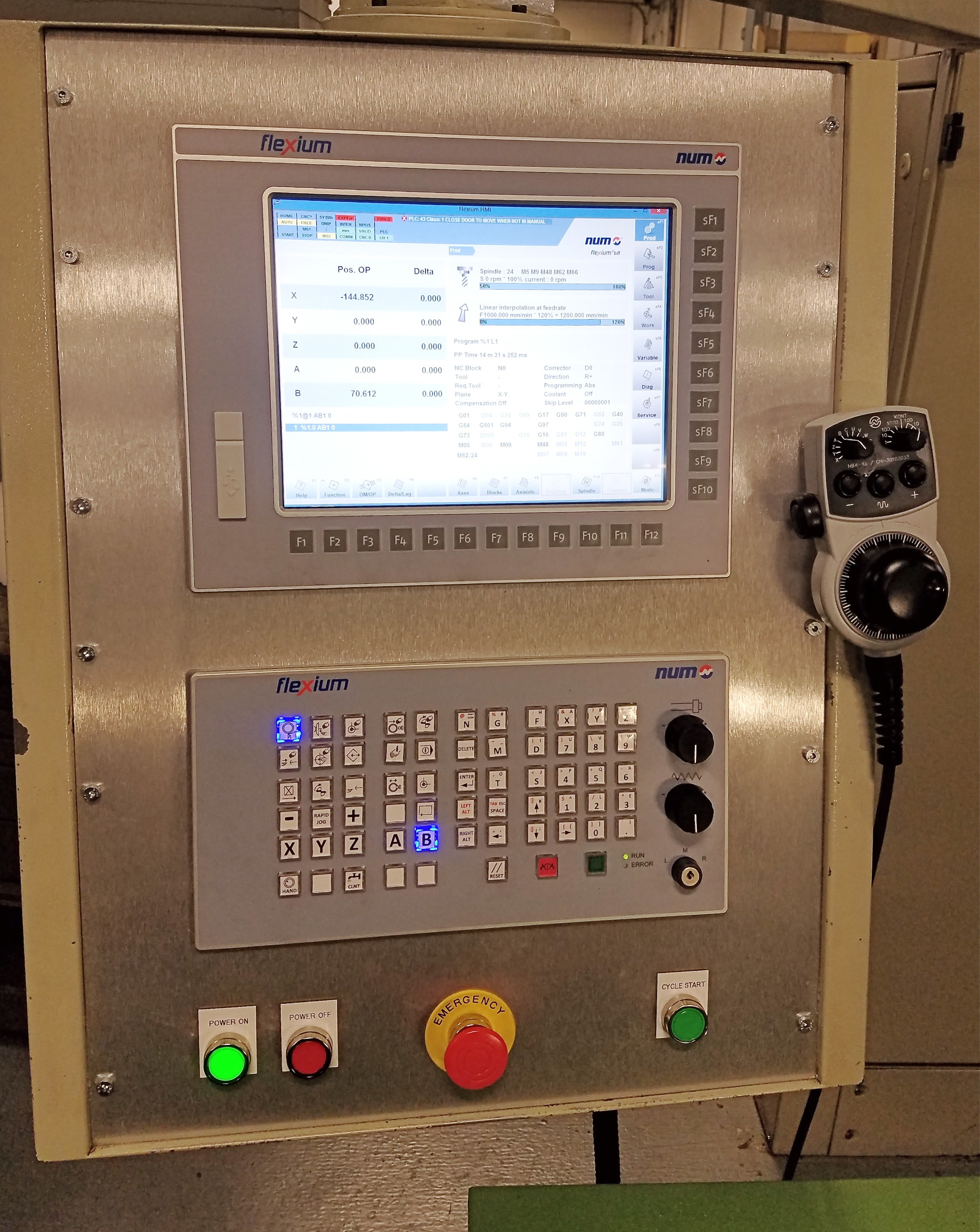

McQuade批准了這項工作,要求Advanced Machine Technologies先升級一台機床,經過性能評估後,再進行下一步。本次的升級内容,除了CNC系統、驅動器和馬達以外,刀片研磨機還配備新型NUM FS122觸控感應操作面板、MP08機床面板以及HBA系列便攜式手輪。現有研磨主軸馬達的變頻驅動器也被替換,改用更小巧的NUM DriveX伺服驅動。這種方式的優勢在於,所有命令、回報和狀態訊息現在都以高速的數位傳輸,簡化了布線問題,也提升了診斷能力。



本次的升級已證明圓滿成功。全數位驅動器和馬達的使用,大大提高了機床的整體速度和性能,從而提高了研磨進給速度、改善了表面光潔度。唐納德·奧斯根對Advanced Machine Technologies提供的服務水準和刀片研磨機重新煥發的新活力感到非常滿意。「如果有人懷疑CNC升級的好處,他們應該看看我們的安裝。做工品質極高,研磨機現在更易於設定,手持面板確實有助於簡化操作。以前我們只能在EDM機上放電加工,現在我們在這個機床便可製作工件,而且有更高的靈活性,與改造前的機型相比,我們現在每個部件都節省了十多分鐘的時間。」



第一部升級的RS-12刀片研磨機,現已在McQuade的生產線上全面運行,公司已經開始升級生產線的下一部機床。
