主新德 選擇 NUM 技術用於其最新的 CNC 外圓磨床

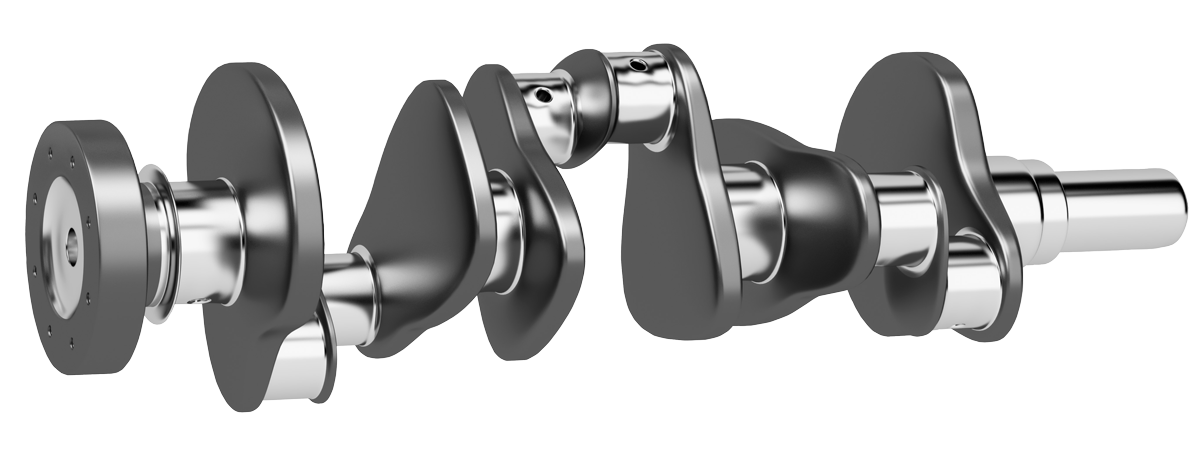

創新的 NUMgrind CNC 軟體將有助於簡化凸輪軸、曲軸、凸輪、偏心軸等的生產。



2021年6月1日 — 台灣領先的機床製造商之一 主新德已選擇在 NUM 的Flexium+ CNC 平臺上建立其著名的插銑型 CNC 外圓磨床的新版本。



主新德科技股份有限公司成立於 1954 年,現已成長為台灣頂級機床製造商之一。公司專業從事精密研磨自動化,並生產各種無心磨床、外圓磨床和平面磨床。主新德 的總部設在台中市,在整個亞洲和歐洲以及美國和南美的重要城市設有銷售和售服機構。



傳統上,主新德的大多數機床都使用 Fanuc CNC 系統。但是,當 NUM 在 2020 年 6 月為其最受歡迎的 NUMgrind 外圓研磨軟體增加非圓研磨功能的時候,公司意識到這項創新的 CNC 技術正好滿足了其很多客戶關於外圓磨床的需要。



通過使用高度直觀的圖形人機介面(HMI),NUMgrind 簡化了 CNC 磨床的 G 碼程式的創建,並且與傳統的 CAD/CAM機床不同,它是專門為在生產環境中的操作員的使用而設計的。



對軟體進行評估後,主新德立即與 NUM 簽訂了採購合約。主新德 的協理 Betty Chu 說:“NUM 在研磨行業享有很高的聲譽。就像 主新德一樣,這已經有多年的歷史了。NUMgrind 的最新版本可用於非圓研磨,非常適合我們的 CNC 外圓磨床。現在,我們還得益於快速回應的當地支援,NUM 臺灣辦公室距離我們的工廠不到 15 公里。”

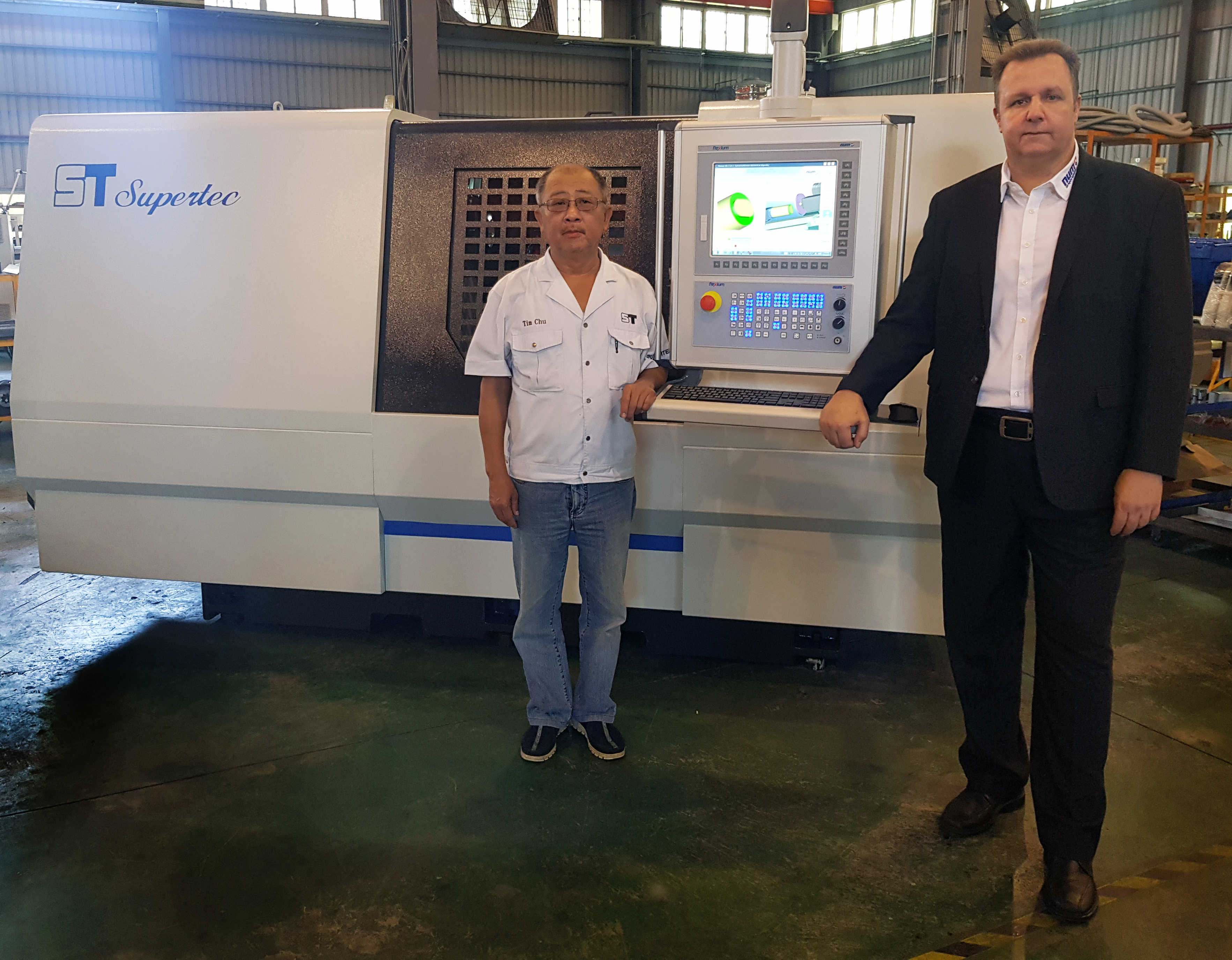

主新德 的 Plunge型 CNC 外圓磨床共有六種功率可供選擇,中心之間的距離為500~2,000 毫米。機床還可以適用於 300~430 毫米(3 種尺寸)的研磨直徑,砂輪速度高達 1390 轉/分鐘,工作頭主軸速度 30~350 轉/分鐘。



新的機床版本基於 NUM 的 Flexium+ 8 CNC 平臺,其X、Z 和 C 軸使用 NUM 的高性能 MDLUX 驅動器和無刷伺服馬達。除了 NUMgrind HMI 外,NUM 提供的軟體還包括 Flexium 3D 模擬程式(可離線使用,也可連網使用)和讓使用者導入 DXF 檔的針對特殊應用的輪廓編輯器。



NUM 臺灣總經理 Johnny Wu 說:「離線和連網使用 Flexium 3D 模擬的能力為 主新德的客戶提供了明顯的優勢。CNC 程式顯然可離線準備,還可檢查潛在問題,例如預先發現碰撞的可能性。但是模擬器也可以連網使用。於是,操作人員能夠看清研磨過程,而這通常被切削油所掩蓋。”



新機床將在下一次機會向公眾推出,由於 Covid-19 的限制,新機床很可能在 2022 年參加台灣國際機床展(TMTS)



結束



供編輯參考的技術背景說明

非圓研磨被廣泛用於各種自動化製造應用中,例如凸輪軸、曲軸、凸輪和偏心軸的生產。但是,這是一項非常複雜的任務,因為非圓輪廓會導致砂輪與工件之間的嚙合和運動條件不斷變化。



使用 NUMgrind 的非圓研磨功能,可以在 XY 平面中定義工件的閉合形狀。然後,通過 X 軸與 C 軸(工件主軸)的同動或同步來進行研磨。Z軸上的軸向運動也可以通過振蕩或“多插銑”的方式進行調節。Flexium+ CNC 系統的 NCK 將輪廓從 XY 平面轉換成 XC 平面,並考慮砂輪直徑,計算相應的補償和進給運動。速度曲線也被轉換,以致於速度和加速度會自動調整,以適合機床的物理特性。
